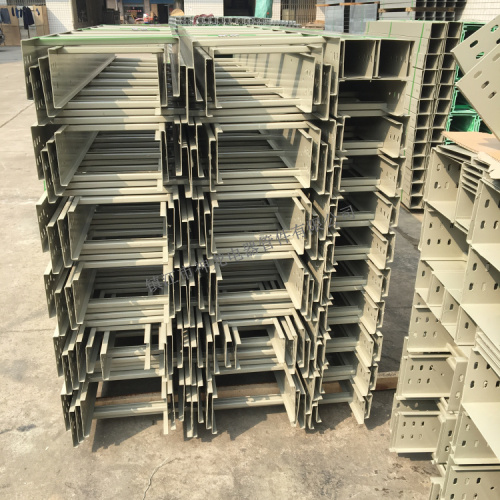

組合式電纜橋架的槽形基礎件組成

    組合式電纜橋架的槽形基礎件由左右側板和底板組成，垂直或平行連接在配電箱的后端、上端或下端，連接在上端或下端的槽形基礎件向上或向下傾斜過渡后進入平面槽形基礎件的直線布局；當槽形基礎在平面上彎曲成直角時，其左右側板的角應為R，當槽形基礎與三通、十字支管連接時，其左右側板的角應為R；當槽型基礎件上坡或下坡傾斜時，其左右側板應為角連接或R角過渡；當兩個槽形基礎件需要在一個平面內直線布置連接時，應采用雙面壓扣進行緊固連接。

    當電纜布置中電纜數量減少時，應采用錐形縮頸，減少的為小型槽型基礎件；當電纜需要引至槽形基礎下部時，槽形基礎下端的電纜橋架應采用轉動漏斗裝置；當槽形基礎部分的電纜引出時，穿線管中采用電纜橋架分支架橋裝置；當槽形基礎件向下90度轉彎時，其底板安裝在拐角處的斜面上，其垂直槽形基礎件為梯架；當槽形基礎與需要調整傾斜度的構件連接時，應采用鉸接。整體組合式電纜槽的上部可以用標準蓋板蓋住。
